红星大型制砂机结构详细说明分析

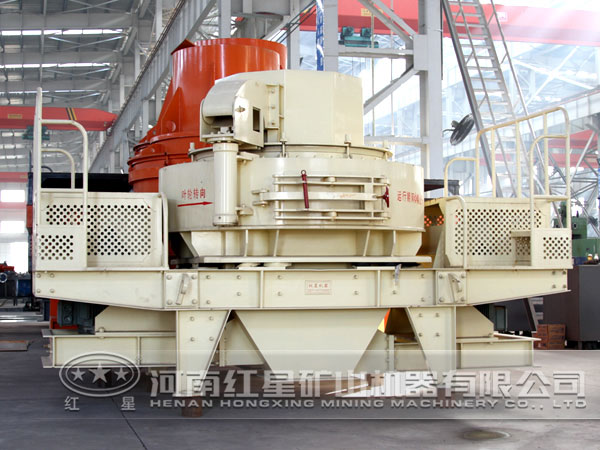

红星机器制砂机的结构由分料斗、分料器、涡流破碎腔、叶轮、主轴总成、底座、传动装置、润滑系统组成。主轴总成制砂机主轴总成安装在底座上，用于传递电念头经过三角皮带传来的动力支撑旋转运动。制砂机主轴总成由轴承座，主轴，轴承等组成。

底座

制砂机涡流破碎腔，主轴总成，电念头，传动装置均安装在底座上，双电机安装在底座纵向两端，底座放在机架上。

传动装置

制砂机传动装置采用双电机驱动的皮带传念头构，双电机驱动两台电机分别安装在主轴总成两侧，两电机皮带与主轴皮带相连，使主轴两侧受力平衡，不产生附加力矩。

润滑系统

制砂机润滑系统采用美孚车用润滑特级集中润滑或3＃锂基脂，润滑部位为主轴总成上部轴承和下部轴承两处，为使润滑利便，用油管引到机械外侧，用于油泵按期加油。

进料斗

制砂机进料的结构为一倒立的棱台体，进料口设置耐磨环，从给料设备的来料经由进料斗进入制砂机。

分料器

制砂机分料器安装在涡流破碎腔的上部，分料器的作用是物料经过 入料管直接进入叶轮被逐渐加速到较高速抛射出去，不增加功率消耗，增加出产能力，进步破碎效率。

涡流破碎腔

制砂机涡流破碎腔的结构外形为上，下两段圆柱体组成的环形空间，叶轮在涡流腔内高速旋转，涡流破碎腔内能驻留物料，形成物料衬层，物料的破碎过程发生在涡流破碎腔内，由物料衬层将破碎层作用与破碎腔壁隔开，使破碎作用 于物料之间，起到自衬作用，观察孔密封关严。分料器固定在涡流破碎腔的上部圆柱段，叶轮高速旋转产气愤流，在涡流腔内通过分料器，叶轮形成内部自轮回系统。

叶轮

制砂机叶轮结构是特殊材料制作的一空心圆柱体，安装在主轴总成端头上，用圆锥套和键联传递扭矩，高速旋转叶轮是制砂机的枢纽部件，物料由中轮上部门料器的 入料管进入叶轮 ，由叶轮 的布料锥体将物料平均的分配到叶轮的各个发射流道口，安装有特殊材料制成的抛料头，可以更换。叶轮将物料加速到60－75米/秒的速度抛射出去，首先与瀑落的物料形成撞击，然后冲击到涡流衬板和衬料上再次撞击。在锥帽和抛料之间装有上，下流道板，保护叶轮 磨损。
