红星集团在高性能浓缩机制造技术领域取得重大突破

浓缩机适用于选矿厂的精矿和尾矿脱水处理，广泛用于冶金、化工、煤炭、非金属选矿、环保等行业。下面从以下几方面讲解红星集团在高性能浓缩机制造技术领域取得重大突破。

1、浓缩机的组成部分

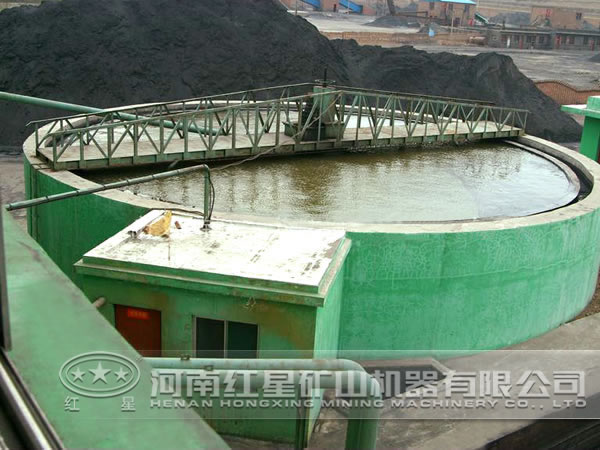

浓缩机主要由圆形浓缩池和耙式刮泥机两大部分组成。浓缩池里悬浮在矿浆中的固体颗粒在重力作用下沉，上部则成为澄清水，澄清水由浓缩池上部溢流堰溢出，沉积到池底的矿泥由耙式刮泥机刮集到池底中心排矿口排出，此即为浓缩过程。一定浓度和流量的矿浆均匀地流入浓缩池，刮泥机平稳地连续转动，刮出矿泥浆。浓缩机是长期连续工作的脱水设备。

浓缩机在选矿厂一般用于过滤之前的精矿浓缩或尾矿脱水，还可以用于煤炭、化工、建材以及水源和污水处理等工业中含固体浆液的浓缩和净化。有时在选别过程中为了提高下段作业给矿浓度和改善选别 ，对中矿也要进行浓缩。浓缩机排矿浓度取决于被浓缩物料的密度、粒度、矿物组成及其在浓缩池中的停留时间。物料密度为2.8-2.9t/m3的中矿，浓缩后的浓度一般为30%-50%，密度为4-4.5t/m3的精矿，浓缩后的浓度可达60%-70%。浓缩机用作尾矿脱水时，它的产品是上部溢出的清水，其固体含量小于0.5%，而排泥指标为20%-30%。

浓缩池的构造按基础图。浓缩池由钢筋砼制成，施工时按基础图进行施工和验收。溢流堰应水平。浓缩池的上沿应水平。全部预留孔应位置正确，池底中心卸料预留孔应与池子同心。为了便于运输，浓缩机以分散的部件发给用户，由用户在工地总装。

2、工作原理

（1）悬浮液中的固体颗粒在重力作用下会发生沉降，浓缩机就是利用这一原理来浓缩矿浆的。

（2）连续操作的浓缩机在浓缩过程中，进入容池内的矿浆逐渐自然形成五种不同的区带。由于矿浆不断的给入和排出，由此总是存在着沉降区，矿浆的浓缩是从自由沉降区开始的，但主要浓缩过程是在浓缩区进行的。

（3）机器的传动：电动机的动力经三角皮带、减速机连轴器、传至蜗轮蜗杆减速器，带动与主轴固结在一起的耙子转动，矿浆经受料漏斗流入容池中，矿浆中的固体微粒借本身重力沉入池底，被转动着的耙子推至排矿口排出，澄清的液体经池上部的溢流槽流出。

3、安全装置及其作用

安全装置位于蜗轮蜗杆专用减速器中蜗杆端。它由轴承体、支撑螺母、推杆、弹簧等组成，轴承体可以在蜗轮减速器的孔中滑动。轴承体内有螺纹，支撑螺母拧紧在轴承体内。推杆用螺纹与支撑螺母相连，弹簧预先压紧在支撑螺母上，工作中如果矿浆浓度与流量过大，耙子的阻力可能超过允许负荷，这时蜗杆轴向力增大，蜗杆通过轴承体，支撑螺母压缩弹簧，通过推杆使行程开关动作电路接通电铃发出信号。

4、提升装置及其作用

提升装置位于专用蜗轮减速器的上部。由支座推力轴承、手轮、螺纹衬套、提升丝杆、锁紧螺母、限位园环等组成。支座用螺钉紧固在蜗轮上，螺纹衬套与手轮用螺钉连接成一体，提升丝杆下部用销子与竖轴连接，上部带有限位园环，园环下面是锁紧螺母，手轮通过推力轴承支撑在支座上。正常工作时，锁紧螺母紧压在手轮上防止手轮松动，整个提升装置随蜗轮转动。当超负荷需提升靶子时，首先松开锁紧螺母至最上部，然后顺时针转动手轮使提升丝杆向上，带动竖轴上升，耙子逐渐远离池底，这样就避免了电机过载。如需落耙，则逆时针转动手轮至合适位置，然后顺时针转动锁紧螺母直至压紧手轮为止。
