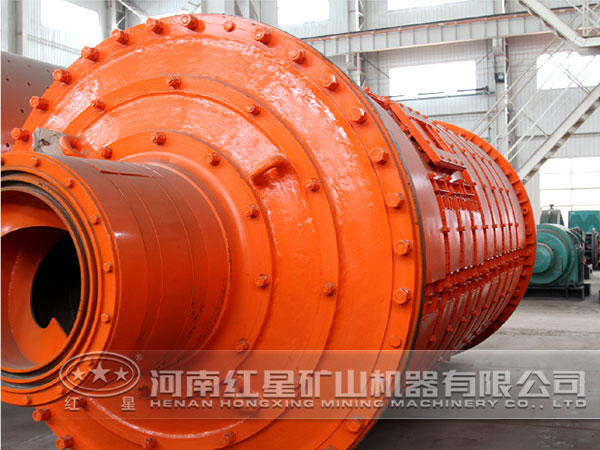

大型湿式格子型球磨机主轴承的安装

红星机器制作垫铁后安装垫铁，用精密水准仪测量每堆垫标高并作记录，球磨机按主底盘上表面要求设计标高确定每堆薄垫铁的厚度，并垫在每堆上。垫铁安装参照设备随技术要求进行。

主底盘和调整薄垫铁之间要接触良好，可用塞尺从侧面进行 ，并且每堆要压实，其压实程度要尽量均匀一致。在主底盘二次灌浆层内用环氧树脂锚固钢筋，以保证二次灌浆层的质量。主底盘找平找正后安装主轴承。精确找平找正。达到要求后按随机技术文件要求浇灌环氧树脂及对主底板进行二次灌浆。

球磨机主轴承安装应符合的技术要求

1、两主轴承地盘的中心线间的距离应按筒体与中空轴组装后的实测尺寸施工。其允许偏差应控制在±1.5mm范围内。

2、两轴承地盘的纵向轴线CC与DD应在同一直线上，其偏差不应大于1.0mm，横向中心线AA与BB的平行度偏差每米不应大于0.5mm。

3、主轴承地盘的安装水平度偏差不应大于0.2/1000；两底盘的相对标高偏差不应大于0.5mm，并施进料端高于出料端。

4、主轴承与轴承底盘四周映均匀接触，局部间隙不应大于0.1mm。

5、主轴瓦的球面与轴承座球面的接触应良好，转动应灵活，其装配应符合下列规定：

（1）两配合球面的四周应留有楔形间隙，其深度宜为20-25mm，边缘间隙宜为0.2-1.5mm。

（2）接触面的接触点数，在每25X25mm范围内不应少于1个。

（3）装配主轴承与轴承座时，在轴承的球面上应均匀的涂上掺有石墨的润滑油（或二硫化钼涧滑脂）。

6、装配主轴承瓦与中空轴应符合下列规定：

（1）接触角应为70-90度。

（2）对非静动 成刮研后，其接触面上的接触点数，在25X25mm面积内宜为2-6点。

（3）两侧的侧间隙的总合宜为轴颈直径的1.5/1000-2/1000。
