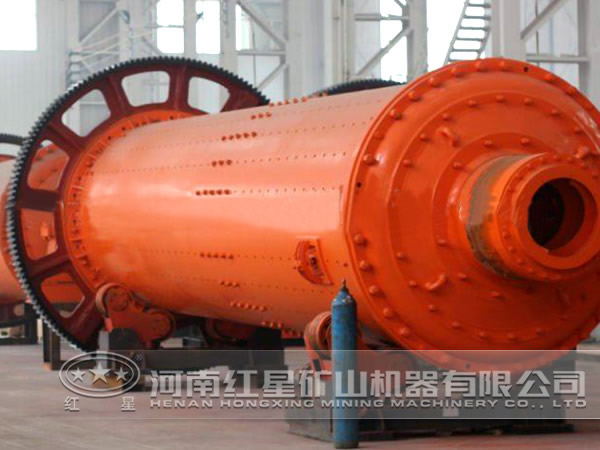

球磨机网格划分的重要性

在球磨机的有限元计算中，网格画分质量的好坏直接关系到球磨机筒体的计算速度和计算结果的准确性。不合理的网格画分甚至会导致计算结果不收敛，所以网格画分是有限元计算中很重要的一步。同时也要兼顾模型的经济性，这主要体现在网格画分的密度上：对于同一个模型，网格画分的越密，其计算结果的准确性越高，但是相应地会增加计算机的运行时间，生成的数据文件也可能会过大，从而导致计算费用大大增加，降低了有限元分析的经济性。所以，有限元模型的经济性和准确性是相互矛盾的，在画分网格时要综合考虑实际问题的特点和要求，红星集团设计人员在保证计算模型准确的前提下，适当兼顾其经济性。

在对球磨机筒体进行网格画分时，根据分析的 不同，而采用不同的网格画分方式。筒体部分采用手动网格画分，可以根据实际情况对局部加密；对于球磨机地基基础，如果用动画分即浪费时间又容易出错，并且地基基础也不是这次分析的 ，所以对于地基基础使用Nastran软件中的网格自动画分功能，对其进行自动网格画分。筒体中不同厚度部件采用不同的组来定义其厚度，在球磨机和轴承的接触处是球磨机的主要受力部分，所以采用密集网格画分。

其他的地方采用合适的网格画分，以保证其计算的经济性。尽管球磨机筒体网格疏密不一，但其各部分的节点是重合的。球磨机中各零部件的有限元模型实际代表的是有一定厚度的面，即代表的是实体。球磨机整体节点数为91991个，这样的网格密度在静力计算时生成的数据文件就已经很大，进行反应谱分析时生成的数据文件会更大，计算时间会更长，所以网格数量不宜再增加。
