典型物料粉碎设备（破碎设备）

一、粉碎设备（破碎设备）

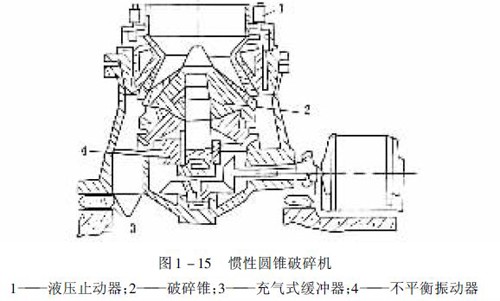

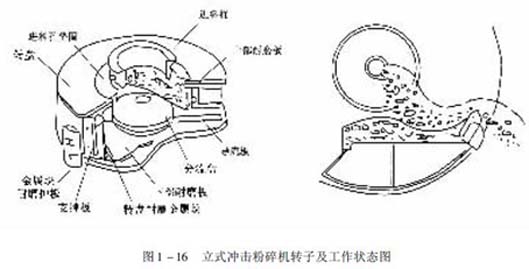

物料粉碎（包括破碎和磨碎）是相当复杂的，它与被粉碎物本身的性质，物体的均匀性，密度，粘度，物块的形状以及所选择的机械设备有关。在粉碎设备的研制中，一直惯彻“多碎少磨”的原则研制超细碎设备，即由原来的破碎产品粒度15mm～20mm降到12mm～15mm甚至小于12mm，以求达到以碎代磨。比较典型的机型有：高压辊磨机、圆锥破碎机、冲式破碎机(barmac立式冲击粉碎机)\离心环磨机和回转破碎机等。

1、高压辊磨机

物料在高夺辊之间受到强大的作用力，一般可以达到150Mpa～300MPa， “料层粉碎”，产品小于2mm，不但 了“多碎少磨”而且能成为“以碎代磨”的新型粉磨设备。由于高压辊磨机对颗粒层施加强大压力，不仅使物料粉碎，而 且还可以使粉碎后的物料颗粒内部产生大量裂纹。利用球磨机或锤碎机后续粉碎，显著提高能力，节省能量。在国内该种设备首先应用在水泥建材行业，现逐步向有色金 属行业推广。高压辊磨机与松散设备（球磨机或锤碎机）及干法微细粒分级机配套，可 望在超细粉碎领域发展。





2、立式离心磨机

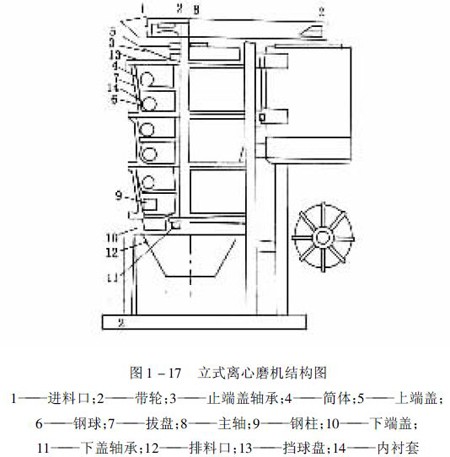

立式离心磨机工作原理是：块状物料从料斗给入磨机，电机及带轮带动由多级拔 盘组成的转子高速旋转。大块物料首先经 级拔盘叶轮上沿挡球被剪碎。由于重 力作用，物料继续下落，受球、柱离心力辊碾粉碎，工作结构如图图1-17。长沙矿冶研究 院王桂福教授研制的离心环磨机，由于其特别的结构和工作原理，电耗比球磨机低 30%，钢耗省89.6%，生产能力大，重量轻，价格低。该种机型能把破碎、粗磨结合在一 起。减少设备投资，生产效率高，节能显著，但对中、小型企业是一种 前途的“以碎 代磨”的新设备。现在需要 衬套、柱、球的磨损问题。



二、磨矿设备

近十年来，磨矿设备仍然广泛应用普通卧式筒型球磨机。但是围绕提高磨矿效 率，降低能耗钢耗方面作了大量工作，这里介绍几种典型的磨矿设备。

1、高速冲击粉碎机

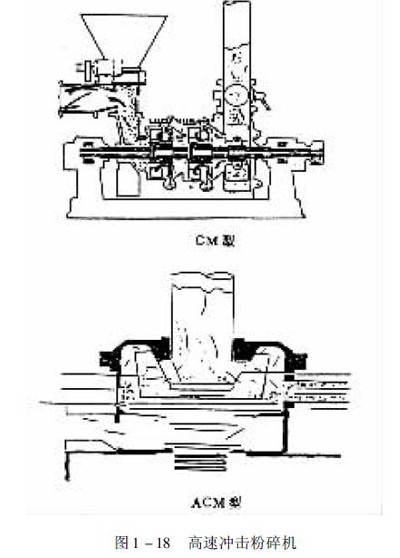

高速冲击粉碎机是指围绕水平或垂直高速旋转的回转体（ 转子、锤子、叶片）对物 料以强烈冲击的一种冲击式粉碎设备，如图图1-18所示。高速冲击式超细粉磨机是一 种先进的设备，已广泛用于非金属超细粉碎，可将8mm 以下物料一次粉碎成-10um 占70%以上，配上分级设备，-10um颗粒可达到95%。该设备可应用于滑石、粘土、 重晶石、碳酸钙、云母、石墨等非金属的超细粉碎。



2、气流磨

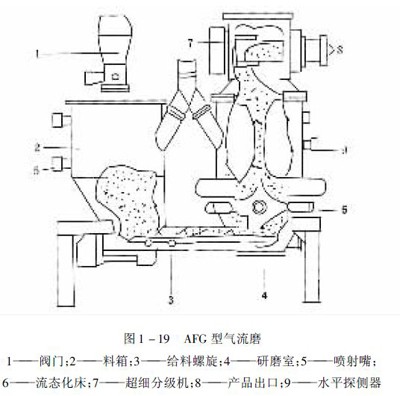

气流磨是利用高速气流（300m/s～500m/s）使颗粒相互冲击碰撞、摩擦和剪切而 使物料粉碎。是一门较成熟的干法超细粉碎技术，已广泛应用在化工、农 、非金属的 超细粉碎，产品细度可达1um～5um。气流粉碎具有纯度高、分散性好、粒度细而且均 匀等特点。但是这种设备投资大、附属设备多、能耗大。德国Alpine 公司研制的AFG 流态化床逆向气流磨较为先进，如图图1-19 所示。



3、搅拌磨

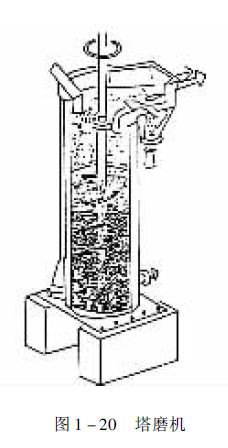

搅拌磨主要由一个静止的筒体和一个旋转的搅拌器组成，磨机筒体内充满小直径磨矿介质，主要通过搅拌器搅动介质产生摩擦、剪切和少量冲击粉碎物料，产品细度可小于1um。如图图1-20的塔磨机。

4、振动磨

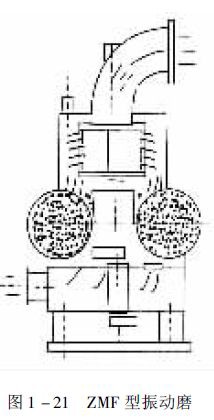

振动磨是利用研磨介质（球或棒）在做高频振动的简体内对物料进行冲击、摩擦、 剪切等作用而使物料粉碎的细磨或超细磨设备。振动磨主要应用在耐火材料、磁性材料、化工等领域。如图图1-21。



5、离心辊磨机

离心辊磨机主要有雷蒙磨、OK辊磨、Szego辊磨等。以往主要用于-400目产品的 粉碎，经过离心辊磨的改进和干法微细分级设备的配套，产品粒度可达10um 或更细。 因该设备具有产量大、占地小、比能耗低等优点，最近几年重新得到重视，又成为一种 很有前途的超细粉碎设备。如图图1-22的Szego磨机，是离心辊磨机的一种新颖结构， 立式辊子上有螺旋槽，辊子能沿简体周边公转又自转，离心力使辊子压向容器壁面，将物料压碎，辊子上的螺旋槽同时对物料进行剪切，使物料既受压力又受剪切作用。它 与高性能干法微细分级配合使用，可将平均直径10mm的物料一次粉碎到几个微米， 而且动力消耗低。
