颚式破碎机的齿板模型研究

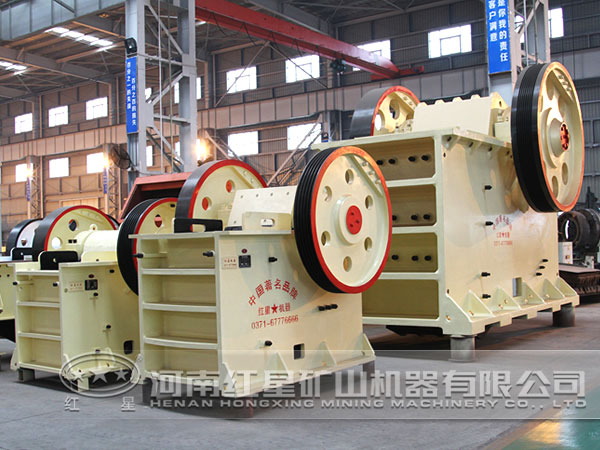

红星机械目前致力于对破碎设备齿板的研究，根据齿板的实际工况，选择合适的实体单元和材料属性。我们对复摆颚式破碎机的齿板进行静态应力学分析，齿板等的材料均为高锰钢，选用的是划分不规则网格的10节点四面体结构实体单元SOLID92，定义的材料的弹性模量和泊松比分别为EX=2.lellPa，PRXY=0.3；齿板的材料密度为7.85e3kg/m³。

ANSYS中的单位，除磁场分析外可采用任何一种单位制，在输入数据时且要保证输入的单位是一致的，在Pro/E建模中采用的是mm的单位，当导入ANSYS中进行分析时，中采用必须要注意单位之间的换算；为了避免ANSYS中复杂的单位换算，可以在Pro/Em单位进行建模，那么在导入ANSYS时，都采用国际单位制就可以了。

划分网格：模型在ANSYS生成或导入后要对实体模型进行加载分析，首先需要对模型进行网格划分。网格划分主要考虑三个因素即单元形状、中节点的设置、单元尺寸。ANSYS的网格划分方法主要有延伸划分、映射划分、自由划分和自适应划分。

用的相对较多的主要是映射划分和自由划分，自由划分应用于一些不太规则的模型，采用的是软件智能划分，但是这种划分方式在计算的过程中很容易引起较大的误差；映射划分生成的网格是比较均匀的，计算生成的结果比较接近实际情况。在对模型的分析时，一定要选择合适的划分网格方式，因为此阶段得到的有限元网格将对分析的准确性和经济性起到决定作用。针对所建的模型，形状相对比较复杂，不支持映射方式进行网格划分。红星研究人员在工作过程中采用meshtool里面的smartsize，划分精度等级为4，采取自由划分的方式。
