球磨机回转体的模型建立

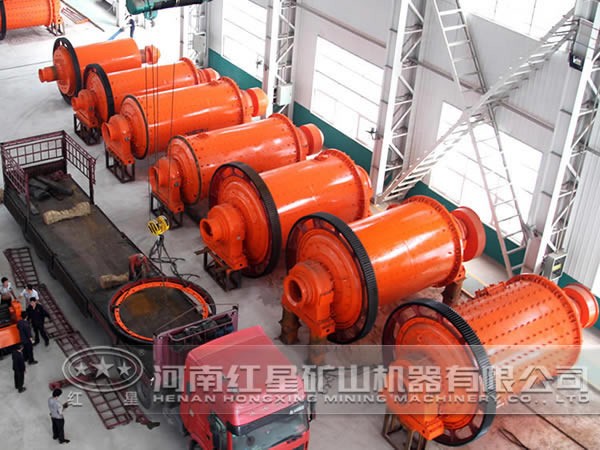

球磨机回转体主要是由两个截锥形的端盖和一个圆筒形的滚筒用螺钉装配而成，两个端盖各焊有一个中空轴，出料端用螺栓连有大齿轮。由于球磨机的回转体的几何结构具有周向对称性，因此采用了其一半的几何模型进行模拟，但是由于回转体的内部是个复杂体，因此红星机械 通过潜心研究对球磨机回转体做了以下简化。

1、由于主要分析的是回转体的整体应力与变形，可以略去次要构件。因此，在建模过程中，去掉了螺纹孔、很小的倒角等不影响计算结果的要素。

2、由于衬板之间和衬板与磨机间存在大量的不连续性，建模过程中也没有建立筒体及端盖的衬板、中空轴内部的衬套及固定环等，而是在施加载荷时将其重量按等效密度加到相应位置的回转体上，从而 其重力补偿。

3、将大齿圈简化成材料特性相同的圆环实体结构。

4、将焊接连接的两个构件视为连续的整体，即实际模型中焊缝处在这里都按连续处理。
