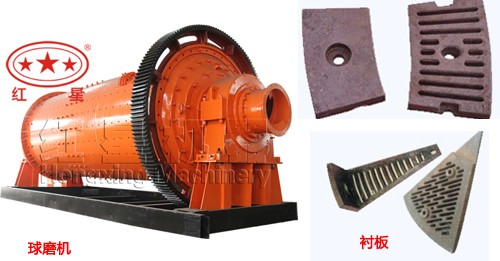

球磨机衬板的作用机理

球磨机衬板是非常重要的，是球磨机筒体结构中的关键部分，对球磨机安全、高效运行及磨煤效率有及其重要的影响。衬板是用来保护筒体，使筒体免受研磨体和物料直接冲击和磨擦，同时也可利用不同形式的衬板来调整研磨体的运动状态。以增强研磨体对物料的粉碎作用，有助于提高磨机的粉磨效率，增加产量。

为适应各种不同工作状态〔粉碎或细磨）的要求，衬板的形状、材料各不相同，要求衬板对研磨体的推举能力较强，同时衬板应具有良好的抗冲击性能。普通式的等厚、波形、角形和凸形衬板因其结构简单仍被广泛采用。而衬板大多数是川金属材料制造的。高锰钢ZGMn13有足够的抗冲击韧性，并且在受到一定冲击时它的表面能够冷却硬化，变得坚硬耐磨。

球磨机运转时，物料和磨球在离心力和衬板凹凸峰的作用下，被带起到一定高度后瀑落或泻落，而末被带起的磨球和物料沿筒体衬板滑动， 了对物料的粉碎和研磨。物料经过这种反复多次的作用，不断由大变小而被粉碎，直至达到合格粒度。与此同时。衬板则受冲力、摩擦力等作用被冲击、磨损。因此，衬板是球磨机筒体系统中最客易发生故障的部分，衬板的常见故障为：衬板异常磨损、衬板破裂、衬板螺栓断裂。球磨机运行状况不佳〔如物料过少）、衬板材料不合格、钢球的硬度太人等会引起衬板异常磨损；安装不到位、磨机在不合理工况下运行、衬板材料不合格、衬板使用时间过长都会引起衬板破裂：安装不恰餐、螺栓质徽不合格、疲劳受力等会使衬板螺栓断裂。

球磨机的进、出料螺旋管磨损，影响进、出料。进口更容易磨损，因为与煤块接触，受摩擦力较大，而出口处与煤粉接触，相对来说摩擦较小。球磨机出料螺旋筒与中空轴联接螺拴容易疲劳断裂，导致出料螺旋筒沿出料方向输向窜动，引起球磨机故障而停机。上述原因为：螺母压紧力衰减；铰制孔用螺栓与铰制孔配合过松，筒体端盖内表面与中空轴大法兰外表面不平行，筒体端盖材料刚度差。
