红星格子型球磨机的结构特点

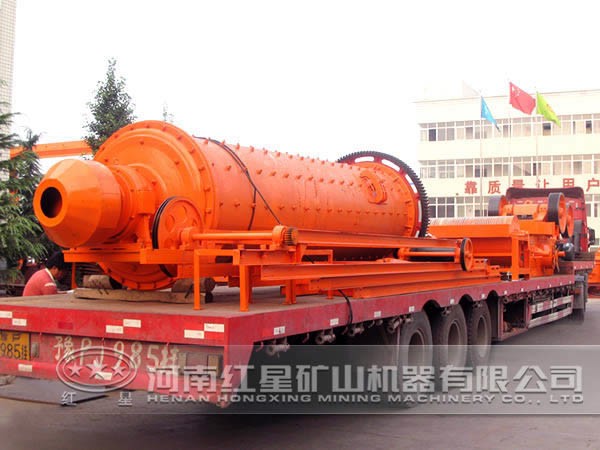

格子型球磨机是物料被破碎后，再进行粉碎的关键设备，它被用来粉磨各种矿石及其他物料，被广泛地应用于选矿、建筑及化工工业等国民经济各部门。红星格子型球磨机由给料部、出料部、回转部、传动部等主要部分组成。本文主要讲述红星格子型球磨机的结构特点。

1、球磨机的主轴承采用自位调心滑动轴承，轴承座是凹形球面，下轴瓦内表面铸有巴氏合金，外表面做成凸出的球面，两者成球面接触，避免了中空轴颈和轴瓦形成局部接触。

2、筒体因为承担磨矿机质量的轴颈焊在端盖上，因此两端焊有铸钢制的法兰盘、端盘和连接在法兰盘上。筒体内装有衬板，用锰钢、铬钢、耐磨铸铁或橡胶等材料制成，其中高锰钢应用较广。衬板厚约50-130mm，与筒壳之间有10-14mm的间隙，用胶合板、石棉垫或塑料板或橡皮铺在其中，用来减缓钢球对筒体的冲击。

3、衬扳是球磨机的易损部件。衬板的形状分为平滑和不平滑的两类。平滑衬板因钢球滑动较大，磨剥作用较强，它宜用于细磨；不平滑衬板可使钢球从较高处落下，并且对钢球和矿料都有较强的搅动，因而适用于粗磨。

4、球磨机的给矿器有：鼓式、蜗式和联合式三种。给矿端的端盖内侧面铺有平的扇形锰钢衬板，在中空轴内镶有内表面为螺旋叶片的轴颈内套，内套既可保护轴颈不被矿石磨坏，又有把矿石送入球磨机内的作用。给矿器就固定在轴颈内套的端部。

5、球磨机的传动方式，是用低速同步电动机通过联轴节使小齿轮转动的，并啮合固定在筒壳上的大齿圈而使筒体旋转。为防止灰尘落入齿轮副中，用防尘罩将它密封。对于小型球磨机可用异步电动机及减速器传动。
