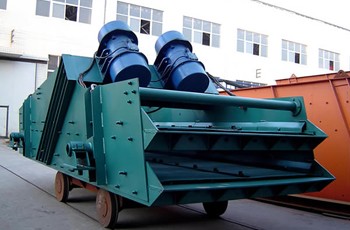

直线震动筛(直线筛)的简介

直线振动筛简称直线筛，系高效新型的筛分设备，广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业，脱泥、脱介作业以及产品的最终分级作业。

直线震动筛工作原理

振动筛工作时，两电机同步反向放置使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使振动筛上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业。

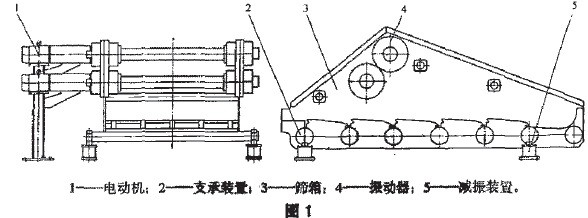

直线震动筛结构

直线筛是本公司消化吸引国外技术以后，在新的结构基础上，大力研发设计的新型直线振动筛，主要分为单层和双层两个类别。筛机主要由筛箱、激振器、支承系统及电机组成。块偏心式激振器通过加减配重板，可在一定范围内调整振幅；采用双电机自同步原理；采用挠性联轴器及轮胎联轴器联接激振器及电机；采用橡胶弹簧减震；采用扭剪型高强度螺栓联接横梁及侧板；采用尼龙螺母防松等先进技术。

直线震动筛技术要求

1、一般技术要求：直线筛应符合标准和规定，按照经规定程序批准的图样及技术文件制造。机械加工件要注明尽寸步以差、锻件要注明尺寸公差及铸件应符合jb/t 5000.1的规定。外协件和外购件应有合格证，并经质量检验部门检验合格后方可进行装配。

2、整机性能要求：振动频率偏差不应超过规定+-2.5%。筛箱两侧板对称点的振幅差值不应大于0.3mm，筛箱横向摆动不应大于1mm。直线筛运行平稳、灵活，无卡阻现象。振动器轴承部位不应超过40度， 温度不应超过75度。空负荷状态下运行时噪声不应超过82db。

3、筛箱要求：筛箱各连接部位的连接件应采用环槽铆钉或高强度螺栓。环柄铆钉的抗拉强度不应低于785MPa，高强度螺栓应为10.9S级。筛框对角线等长允差每1000mm不应超过1mm。侧板材料的抗拉强度不应低于406MPa，并不得拼接。侧板平面度公差每1000mm*1000mm不应超过2mm。横梁、给料梁横向不得拼接，法兰两端面平行度误差不应超过0.5mm。

4、振动器轴承腔内注入的润滑脂的性能不应低于GB7323要求的极压锂基润滑脂。振动器装配后应保证偏心轴的轴向窜动量在0.6mm～1.6mm之间，其主轴应转动灵活、无卡阴现象。振动器各零部件不应有裂纹和其他缺陷，回转件不应补焊修理。

5、减振装置：支承弹簧为橡胶弹簧或金属回信螺旋弹簧，其风度偏差不应超过规定值的+-5%。弹簧应分级选配，装配后两侧板各对应部位调试差不应超过2mm。

本公司是河南振动筛市场 的制造公司，公司拥有一流的专业队伍，生产车间，专业的振动筛分机器研发队伍，助您事业成功。
