立式磨粉机简称立式磨，以下主要介绍各种立式磨的结构特点，mps磨的结构特点及其工作原理，从立式磨粉机的结构特点及工作原理分析立式磨的粉磨特性，并介绍其主要的工作参数；简介立式磨和悬辊式磨粉机的工艺流程， 分析各流程的优缺点；将立式磨与传统的球磨机持术经济指标对比，介绍立式磨的主要性能特点。

立式磨粉机的构造及工作原理

1、立式磨粉机的种类

立式磨是对所有直立旋转的磨的统称，其中最主要的产品包括：MPS磨、atox磨、伯力鸠斯磨、雷蒙磨粉机彼特斯磨等等。另外根据磨粉机的物料磨碎层度，又叫微粉磨，微粉机等由于其磨辊一般为悬挂式又叫悬辊式磨粉机。立式磨粉机是一种重要的矿石研磨设备。

2、立式磨粉机的结构特点

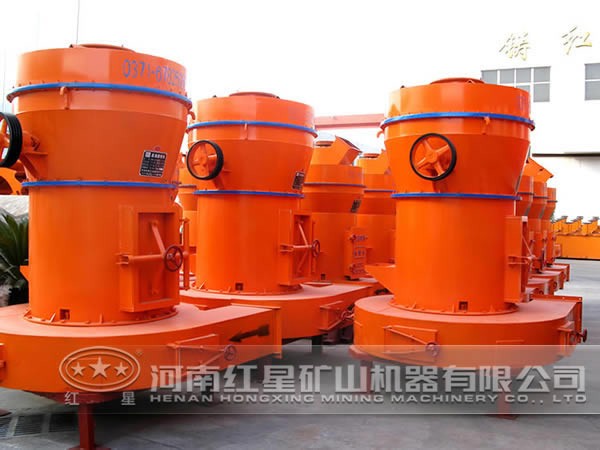

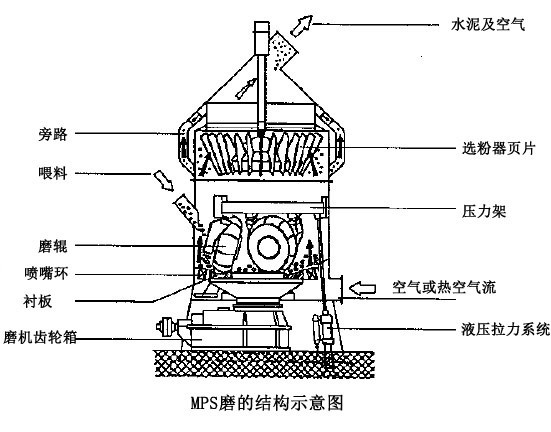

立式磨主要由底座、磨盘、磨辊、加压装置、上下壳体、选粉机、密封进料装置、润滑装置、传动电动机和减速装置等组成。如下图所示，其主要部件如下。



3、立式磨

本磨粉机核心部件是磨辊和磨盘，它们的几何形状必须满足两个要求；一是能够形成百度均匀的料床；二是在其接触面上具有相等的比压，这是保证物料均匀研磨和部件均匀磨损的必要条件。有三个轮鼓形辊，磨盘平面上有与磨辊相适应的弧形沟槽与辊道。磨辊与磨盘辊道均呈倾斜状，易于形成均匀的料层。鼓形磨辊的形状对称，磨损后可调换使用。磨辊衬套和磨盘衬板均分为若干小片，磨损后可用慢速转动装置转至便于检修的部位。

4、立式磨粉机的加压

磨机名称	辊子与磨盘的几何形状	主要特征	辊子个数及加压方式	检修状况	启动时辊子的位置
莱歇磨		平磨盘与锥形磨辊	2辊弹簧式 3，4辊液压式	磨上附有翻出磨辊用的轻便型油压装置	启动时磨辊能自动从磨盘上提起，减小启动转矩
mps磨		具有鼓形磨辊及与此相适应的带有凹槽的磨盘	3辊液压气动的预应力弹簧加压系统	磨辊套与磨盘衬板是分片的易于在磨内更换	启动时磨辊不能提起
雷蒙磨		具有圆锥形辊了和碗状磨盘	2～3个辊子弹簧加压	与莱歇磨相似，辊子能翻出磨外，便于更换易磨件	使用电力连锁装置使磨机启动前辊子能从磨盘上提起
		辊子由两片紧贴在一起的圆柱轮箍组成，磨盘呈碗状，倾角15度	3辊液压加压泵系统
高压微粉磨		每个鼓形辊子由两个窄辊组成，转速能适应磨盘上的不同线速度，磨盘具有与辊子相适应的凹槽	两对辊子液压气动加压装置
彼特斯磨（E型磨）		类似于止推滚球轴承	9～10个钢球可调弹簧、液压装置或液压气动装置
FLS ATOX磨		具有圆柱形辊子和平板式磨盘	三个辊子液压加压系统	磨辊可以翻出机外

加压 是粉磨力的来源，由液压系统以及连接件组成。现代大型立式磨是由液压装置或液压气动装置通过摆杆对磨辊施加压力的。辊磨的磨辊置于压力架下面。拉杆的一段铰接在压力架上，另一端与液压缸的活塞杆连接。液压缸带动拉杆对磨辊施加压力。

5、分级

它是一种空气流旋回选粉机，直接安装在磨机的内部，它是磨粉机的磨粉细度的控制 。根据其结构不同，可分为静态选粉机，动态选粉机，高效组合式选粉机。

立式磨粉机的工作原理

立式磨粉机是根据料床粉磨原理来粉磨物料的机械，磨内装有分级 而构成闭路循环，加压 提供粉磨力，同时也借助磨辊与磨盘运动速度差异产生的剪切研磨力来粉碎、研磨料床上的物料。

现以雷蒙磨为例对其工作原理说明

电动机通过减速机带动磨盘转动，物料经三道锁风阀门、下料溜子进入磨内堆积在磨盘中间，磨盘转动产生的离心力使其移向磨盘周边，进入磨辊和磨盘件的辊道内。磨辊在液压装置和加压 的作用下，向辊道内的物料施加压力。物料在辊道内碾压后，向磨盘边缘移动，直至从磨盘边缘的挡料圈上溢出。

与此同时，来自风环由下而上的热气流对含水物料进行悬浮烘干，并将磨碎后至磨机上部的动态分离器中进行分选。粗粉重新返回磨盘与喂入的木钵起再粉磨，合格的成品随气流带出机外被收集为成品。由于风环处气流速度很高，因此传热速率快，小颗粒瞬时得到干燥，大颗粒表面被烘干，在返回重新粉碎的过程中得到进一步。特别难磨的料块以及意外入磨的金属件将空过风环沉落，并通过刮料板和出渣口排出磨外。
