单进单出球磨机的机械构造特点

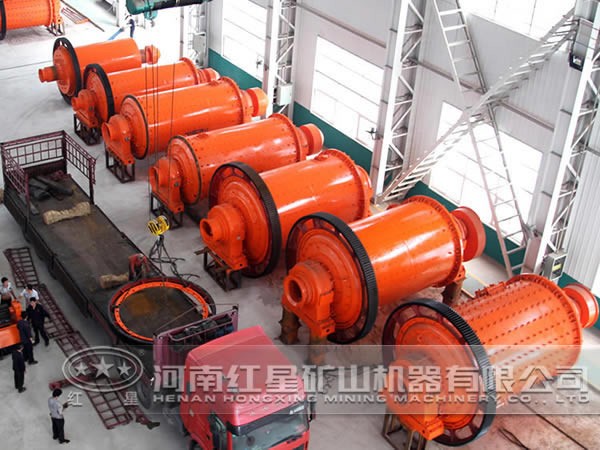

国内使用的球磨机主要有两种类型：单进单出球磨机和双进双出球磨机。我们现在以MG3560型低速筒式单进单出球磨机作为研究对象，球磨机设备主要由进出料装置、主轴承、传动部、转动部、电动机、联轴器、隔音罩、基础部及润滑系统等组成。下面红星机械集团的 对其做出具体介绍。

1、料斗：球磨机的料斗分进料斗和出料斗，是进煤和出煤的通道。

2、主轴承：MG系列主轴承全封闭口位调心结构。轴承衬为120°轴瓦。轴承具有静压顶起动压润滑装置。采用高低压联合油站进行润滑。在临界状态使用高压系统浮升球磨机转动部，使轴承形成一定厚度的润滑油膜；同时低压系统给入连续流油，在简体旋转时 轴承的动压润滑。主轴承采用挡油环和密封毡双密封结构，保证了轴承的良好密封。

3、转动部：转动部由28毫米左右钢板焊接而成的筒体与两个端盖组成，为免于筒体和端盖磨损，在球磨机筒体内装设波形锰钢衬板。筒体衬板借助固定楔和拧紧楔所形成的横向压力牢固地结合在筒体上。端盖内侧装有锰钢端衬板，筒体衬板和筒体之间，端衬板与端盖之间装有10毫米左右厚的石棉垫板，以防筒体内热能的散失并且缓冲了钢球对筒体的冲击，同时还有助于衬板与筒体和端盖间密切结合。在筒体外侧装有防护罩。罩内填充吸音保温材料，防止球磨机筒体内热能散失和降低噪音。

4、传动部：MG3560系列球磨机为单侧电动机驱动的单传动形式。开式齿轮传动采用大变位齿轮结构，提高了轮齿的接触强度和抗胶合性能，减少了齿轮的滑动系数，齿轮的啮合角增人到24°多，增强了轮齿的抗弯强度，延长了齿轮的使用寿命，大齿轮采用内径径向密封结构，更适用于稀油喷油润滑。减速机采用JM630型硬齿面减速机。

5、电动机：选用YTM型磨煤机专用丫系列异步电动机；联轴器采用了结构简单可靠，维护方便的棒销联轴器。

6、润滑系统：润滑系统由油箱、润滑油泵、滤油器、冷却管和油管组成。其主要功能是对两个主轴承和传动部的轴承进行润滑和冷却。

7、隔音罩：隔音罩由槽钢，焊接盖板及吸音和隔热保温材料组成。安装在转动部外侧，起到隔音和减少噪音的作用。
