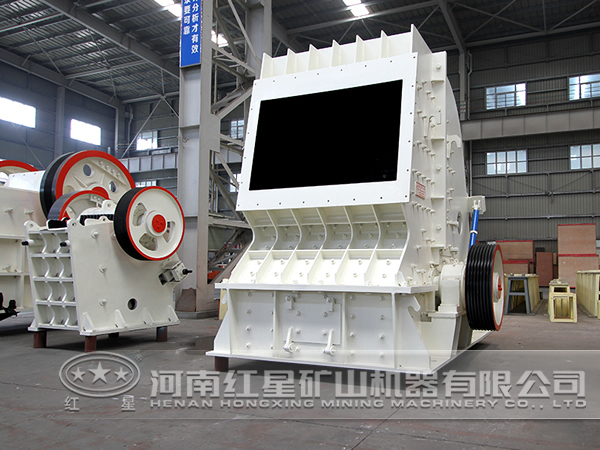

双转子反击式破碎机的工作原理及构造

随着国内破碎设备的发展，响应国家节能减排的号召，红星公司机械公司作为国内专业、大型的矿山设备生产厂家，将对破碎机的研究加大力度，研究出新型双转子反击破碎机，该设备的先进设计能够有效的避免传统破碎机的缺点，保证生产质量及生产效率。

一、工作原理

反击式破碎机是利用冲击作用进行破碎的。物料在转子的回转范围内，受到刀体打击后，沿刀体运动的切线方向高速抛向反击板，再次受到撞击破碎。之后又从反击板反击到刀体，继续重复上述的过程。在往返的途中，物料还有相互碰撞的作用。由于物料受到刀体、反击板的打击、反击和相互间的碰撞，物料就不断产生裂缝、松散而破碎。当物料粒度小于反击板与刀体之间的缝隙时，就被排出，即为产品。

转子A由JO：71一4型电动机(22kw)驱动，转子回转速度1200转/分，此时刀体边缘的线速度达37.6米/秒。转子B由J082一6型电动机(28kw)驱动，转子回转速度1300转/分，此时刀体边缘的线速度达39.5米/秒。由于物料受到高速冲击，使破碎机获得较高的破碎率。

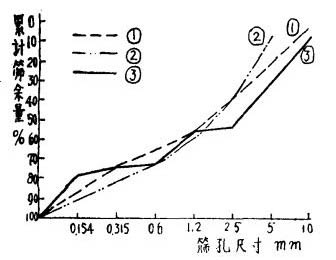

图1中，曲线①是双转子反击式破碎机的产品粒度曲线。曲线②是北京煤渣砖厂经干式轮碾机破碎后的煤渣粒度曲线。曲线③是南市煤渣砖厂经两道单转子反击式破碎机破碎后的煤渣粒度曲线。三者比较，经过一道双转子反击式破碎机破碎后的煤渣颗粒组成也是比较理想的。

二、双转子反击式破碎机的构造

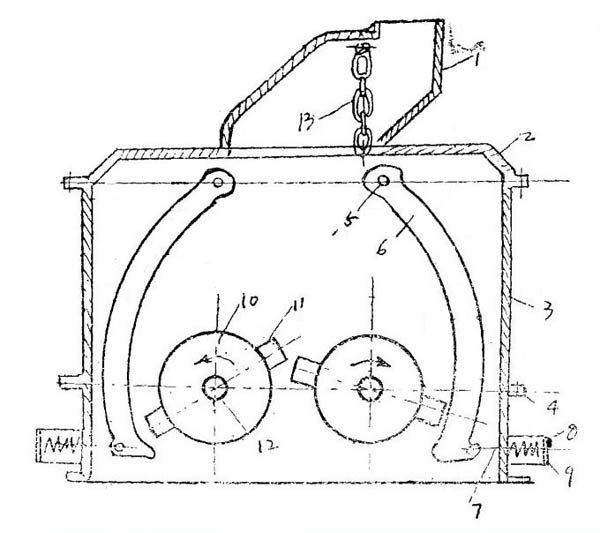

图1中所示为300X250双转子反击式破碎机的构造原理图。该机器主要可分为给料漏斗、机壳、转子和反击栅四部分。物料从拾料漏斗1拾人机壳内:机壳由上部机壳2，中部机壳3及下部机壳4粗成；在机壳内的反声姗6是由许多栅条粗成，共间隙可以调整；反击栅自由的悬挂在轴5上。其共下端则用压缩弹簧8，压板9并通过压杆7抵住使在一定位置上。转子由转子体10及锤头11组成。锤头11刚性地固定在转子体10上，转子通过轴12和皮带传动装置由电动机带动。电动机有两个，分别带动转子作相反方向转动。从漏斗给人的物料，就在转子的冲击区内受到锤头的冲击，以后就冲击到反击槽上及返回来和其他物块相冲；冲击破的物料就一部分由反击的格条间排出，一部分由反击栅及转子下部空隙排出。在给料漏斗内有一排链幕13，可防止工作时物料向外飞出。在机壳内的破碎区的侧面上，为防止磨损，还加有一些衬板。

双转子破碎机综合了众多破碎机的优势，先进的结构及工艺设计 了高效的生产 ，得到了广大新老客户的一致好评，欢迎前来咨询选购。
