磁选机的结构、特点及应用

我国铁矿资源特点是资源丰富、储量大，但是贫矿多、能直接冶炼的富矿很少。随着多年来大量持续的开采，富矿、易选矿越来越少，目前采选正向贫矿、超贫矿以及结晶粒度更细、分选条件更复杂的资源发展。

为了对这些禀赋更差的矿石进行分选，必须在分选工艺、分选设备上有所创新，采用更加先进的工艺和设备。磁选机是一种广泛应用在重介质选煤厂介质回收流程的关键设备。磁选设备结构合理、性能优良、分选效率高，为选厂取得了很好的经济效益，使选矿设备 了大型化、精细化、专业化和高效化。

一、磁选机的结构及特点

1.磁选机结构

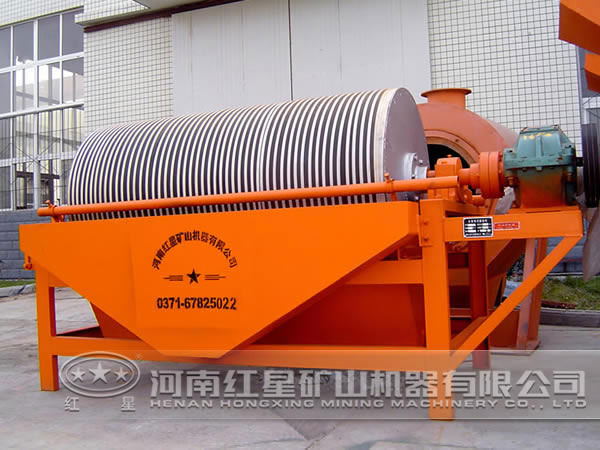

磁选机结构见图1。

该机由机架1、圆筒2、传动部分3、槽体4、磁系5、精矿冲洗水管6、精矿漂洗装置7等组成。

2.磁选机的技术特点

（1）磁系包角大。一般磁选机磁系包角为127度，而磁选机磁系包角大于135度。磁系包角大可以延长选别带，提高槽内矿液深度，从而改善选别指标和提高设备处理量。

（2）磁系按功能分区，磁场为均匀渐变。磁选机磁系按磁分离要求设计沿圆周向磁极交变，并按各段工作区功能分成分选区，扫选区和精选区。

（3）磁场力大。磁选机磁系采用全稀土钱铁硼磁材，这种磁材剩磁和矫顽力均高于普通铁氧体磁材，它能够提供较高的磁感应强度，同时由于磁系合理的设计，磁场梯度也高。

（4）采用改进的半逆流槽体并设置精矿漂洗水装置。磁选机磁系的磁场力大，为了阻止磁性颗粒的连生体进去精矿，在槽体设计方面考虑在主分选完成后设置流体力扰动再进分选区，对目前广泛使用的半逆流槽体进行了改进。

（5）设备结构简单，维护方便。磁选机设备结构简单，运转可靠，维护方便，且大部分部件与普通永磁筒式磁选机可互换，便于选厂设备更新改造。

二、磁选机在凹山选厂的应用

凹山选厂入选原矿中金属矿物主要有磁铁矿、少量的假象赤铁矿等。矿石构造有角砾状构造、稀疏-稠密浸染状构造、还有少量的细脉状及网状造。磁铁矿物嵌布粒度一般在0.03~0.12mm，最小可见0.005mm。

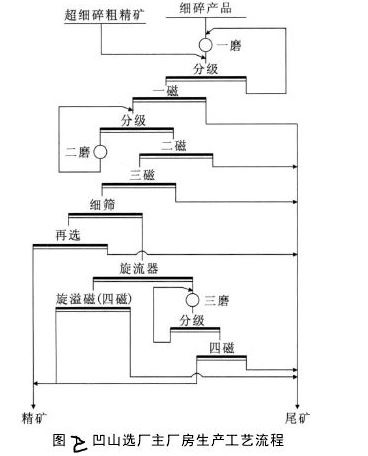

磁选机在凹山选厂磨选厂房9#系列的一次、二次磁选作业和三磁精矿的旋溢产品的再选作业先后进行了工业试验，试验期间南山矿业公司组织技术力量完成了与7#系列的平行对比考查。生产工艺流程如图2。

我公司生产的磁选机能够显著提高选别能力与分选质量，磁选机具有结构简单、处理量大、操作方便、易于维护等优点。用户可根据选别矿物的种类、粒度、磁性和选别指标要求，选择订购相适应的机型和磁场等级。为各地选矿企业降低生产成本、增加经济效益提供了新的理念与有效 途径，欢迎前来咨询选购。
