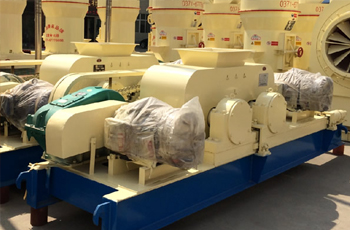

对辊式破碎机介绍

对辊式破碎机简称对辊破、辊破或对辊破碎机等。是比较老式的破碎设备，对辊式破碎机结构简单，且过分碎现象少，辊面上的齿形、尺寸、排列可随物料性质而改变,可对中硬和软矿石进行中、细破碎，如硫酸厂中通常用颚式破碎机对硫铁矿石进行一次破碎，使直径达到20~30mm，在进入双辊式破碎机进行二次破碎，使矿石直径达到5mm以下，达到沸腾炉的要求。对辊式破碎机（对辊破碎机）缺点：占地面积大、生产效率较低。

对辊式破碎机工作原理

物料从两辊间的上方喂入，随着辊子的转动，向下运动，进入辊间的缝隙内，在50～300MPa的高压作用下，受挤压形成密实的料床；物料颗粒内部产生强大的应力，使颗粒产生裂纹，有的颗粒被粉碎。从辊破机卸出的强度很低的料饼；经过打散机打矿之后，产品的粒度2mm以下的占80%～90%，80um以下的占30%左右。

对辊式破碎机对传统的辊破机相比，双辊式破碎机是通过双辊作用在单体颗粒上对物料的粉碎，利用的是压力，冲击，剪切等综合作用力，对颗粒作用产生裂纹，并粉碎为25mm以下的颗粒产品。对辊破是采用双辊对旋回外力，使间的颗粒与颗粒之间互相施力，形成粒间破碎或粒层破碎。对辊式破碎机对物料施加的纯压力，将产生裂纹并有一定粉碎作用；入料粒度80mm以下，产品为手搓易碎的扁平料片。对辊破破碎的物料，由于其颗粒产生大量裂纹，从而改善了物料的易磨性；经打散机打散后或球磨机进一步粉磨，其电耗大大降低。

对辊式破碎机组成结构

1、该系列对辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

2、出料粒度的调节：两辊轮之间装有楔形或垫片调节装置，楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。

3、驱动 是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。

4、为了安全，传动部分应根据实际情况自行安装安全罩。

对辊破碎机可供选矿、化工、水泥、耐火材料、磨料、建筑材料等工业部门中细碎各种高、中等硬度的矿石和岩石之用，尤其在建筑材料工业中生产瓜米石和绿豆沙等产品，有较一般破碎机械更优异的 。

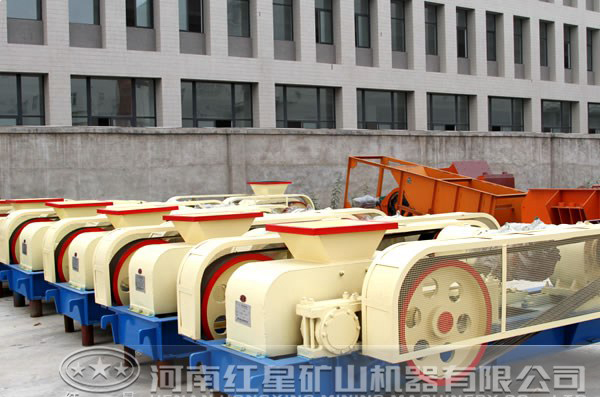

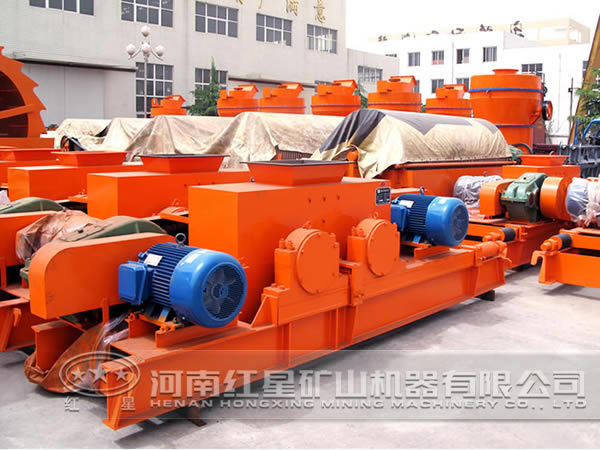

河南红星机械厂生产的对辊式破碎机，质量好，价格低，欢迎前来参观订购。

技术参数
